歷經89年象神、90年納莉兩次颱風重創本市之後,排水防洪工程為各方所關注,但在執行時,民眾又不希望以圍堵方式處理,並建議以蓄洪、生態之工法達到減洪目的,進而降低堤防高度。日本降雨型態與台灣頗類似,有暴雨及颱風雨,而經都市發展後,對下水道設計標準亦經重新檢討提高,當時已發展有總合治水之技術,值得本市借鏡。
本府工務局乃於民國91年組團前往日本參訪,希望藉由吸收先進國家對策成功案例,逐步施行於本市,以精進本市解決排水問題對策,並希由參酌國外都市水利資訊科技發展之趨勢,發展本市決策支援及管理系統提出展望,也冀由水利資訊科技之突破,進一步整合地理資料庫、都會區與郊區降雨逕流、河川水理分析、都市積水模擬等模式及即時監測系統等水利科技,逐步將本市河川及下水道管理導向即時、準確、技術性及系統化的模式,而有本市抽水站自動化及相關構想之研擬。

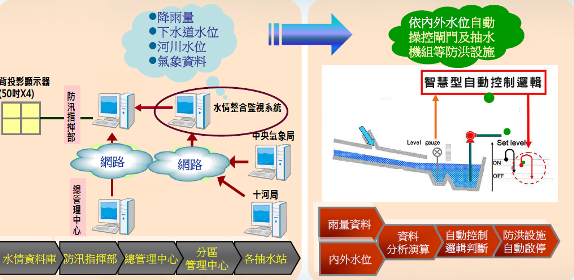

臺北市政府已於市區建置42處雨量站、214處雨水下水道水位站,並已將水情整合至臺北市防颱中心之水情整合監視系統,即時提供各抽水站集水區內之降雨量、下水道水位、河川水位等監測資料。因此,利用水情整合資訊提供予各抽水站操作人員或自動化監控系統,作為抽水站設施操控之參考,當可在暴雨發生初期,及早啟動抽水機組,以提高抽水站排水操作效能,此抽水站自動化操控系統構想如圖。
自動化操控構想
自動化操控構想

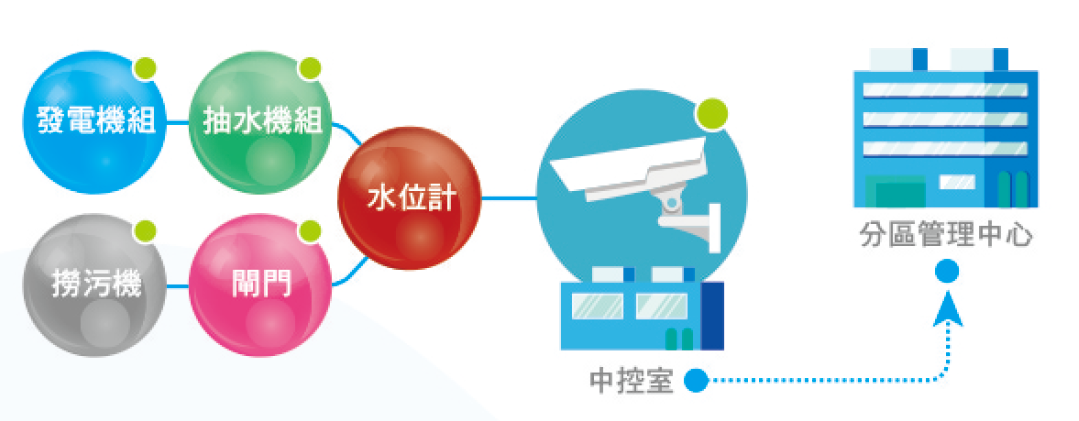

(一)自動化運轉

      於各抽水站建構中控系統及自動運轉程式,使能依前池水位自動啟動機組。

運轉模式

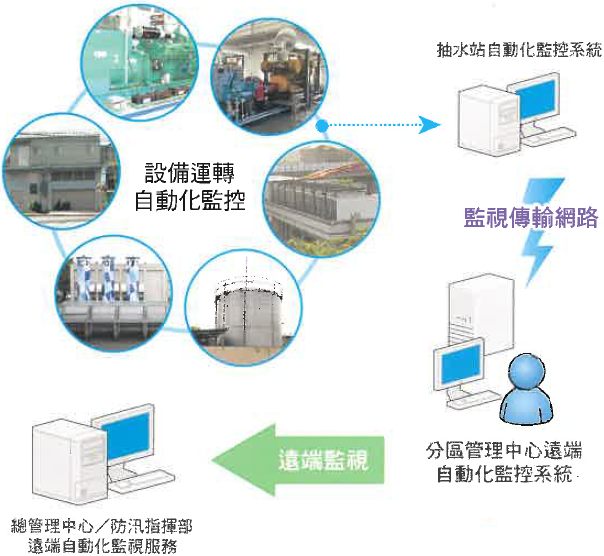

(二)遠端監控

      經專用光纖網路,直接控制設備,並將運轉或警報訊號回傳分區管理中心遠端監視及控制。

遠端監控示意圖

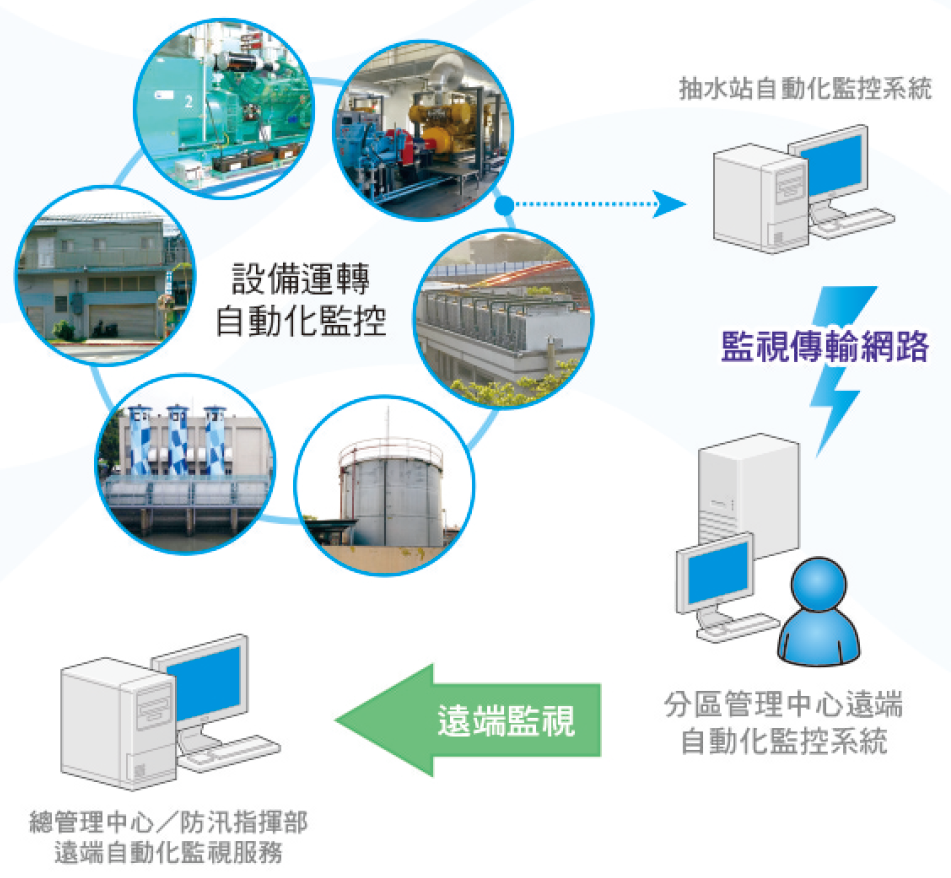

(三)遠端監視

      架設CCTV並於中控室設置監視主機,將即時影像上傳至分區管理中心及總管理中心作遠端監視。

遠端監視示意圖

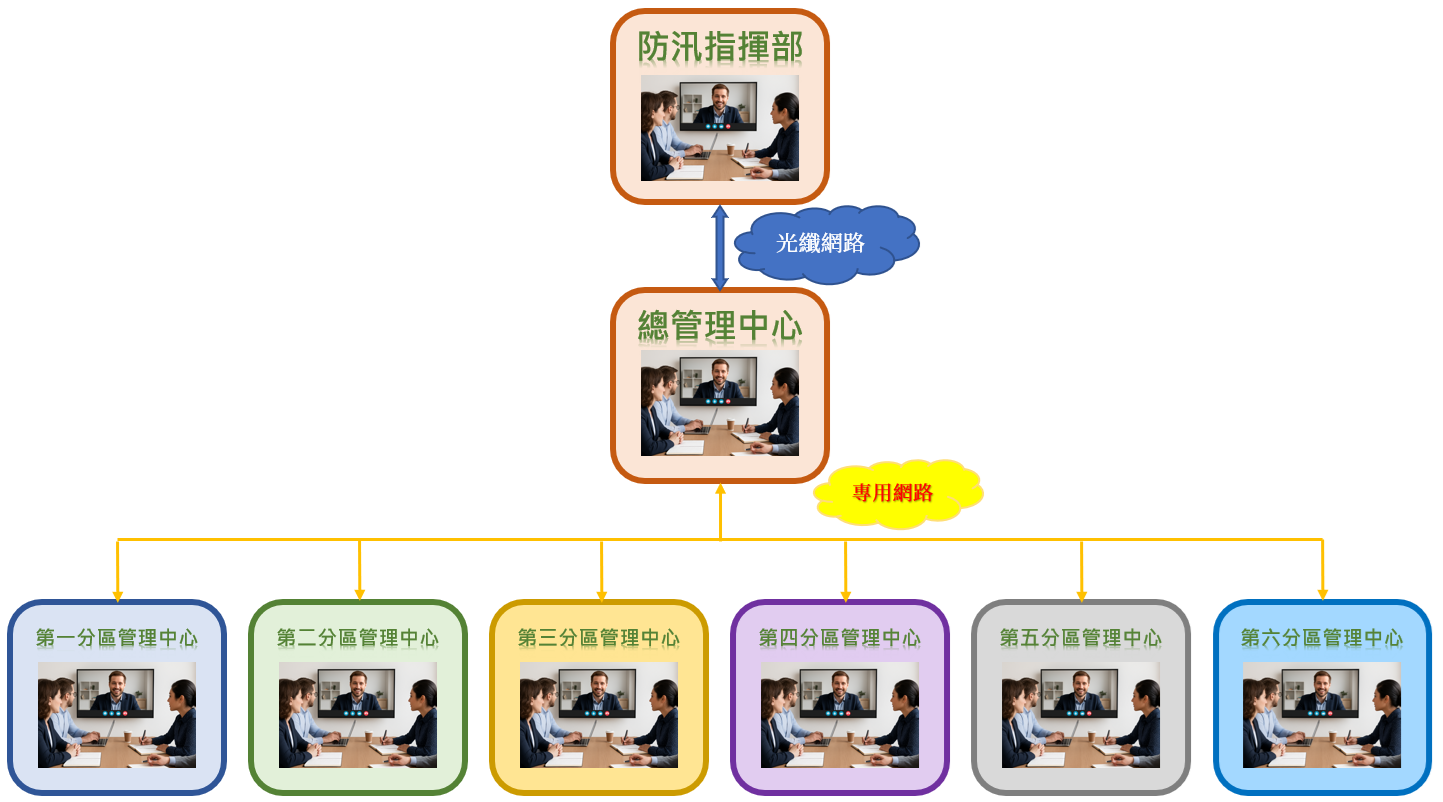

(四)即時視訊

      完整的視訊系統,總管理中心、市府防汛指揮部可與各分區中心即時通訊,指揮聯繫防汛作業。

即時視訊示意圖

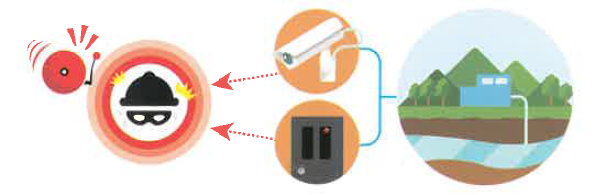

(五)保全防盜

      架設攝影機、對照式紅外線偵測器及紅外線人體感測器,於門窗加裝磁簧開關,維護站區安全。


防盜設施

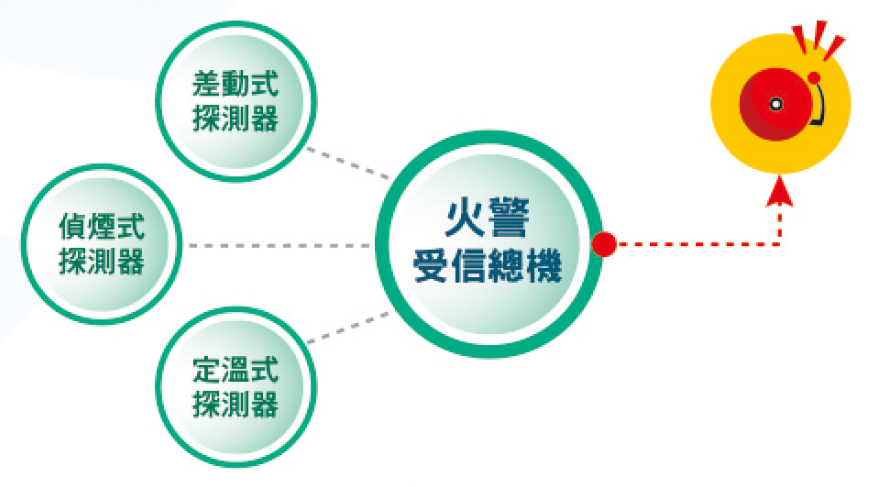

(六)消防告警

      設置溫度差動式探測器、定溫式探測器與偵煙探測器等,作為消防預警。

消防告警示意圖


臺北市現今共有88座抽水站依河系、地域及操作特性分區,以群組化方式分區管理,以提升抽水站管理效能、降低人力需求及強化應變指揮能力。

臺北市區分為第一至第六分區轄管,將抽水站操作管理自動化、電腦化、優化機組性能,並依群組分區集中管理遠端監控,是目前實行之方向,未來計畫逐步優化全市抽水站自動化監控系統,採專業管理方式,以強化本市防汛應變能力,確保市民生命財產安全。

/001/Upload/730/relpic/-1/730/b3963e16-04a7-4d04-aa8c-22e239b8e45f.png分區架構

自民國96年開始以新生大排周邊抽水站為示範區域,建置抽水站自動化監控系統,再陸續納入基隆河沿線及淡水河、新店溪、景美溪、 雙溪、 磺溪及磺港溪等流域,分為總管理中心與六個分區管理中心。

(一)、民國91年臺北市工務局陳前局長威仁率工務局黃前科長治峯、前養護工程處羅前處長俊昇及陳郭前科長正等人參訪日本東京都東米花谷抽水站監控室。

參訪日本東京都東米花谷抽水站

本市人員參訪日本東京都東米花谷抽水站監控室


(二)、於92年委託顧問公司辦理評估規劃,依河系、地域及操作特性區分為六個分區,以群組化方式分區管理。已先行擇定第一分區新生大排沿線等10座抽水站試辦建置自動化監控系統,並於96年11月建置完成。

(三)、歷經97、98、99年颱風豪雨的考驗,系統已穩定可靠,後續並於103年完成建置基隆河左岸沿線15座(第二分區)及104年完成右岸沿線12座(第三分區)抽水站自動化系統。

(四)、於108年完成淡水河沿線7座、社子島全區15座(第四分區)、景美溪沿線12座(第五分區)及士林北投地區17座(第六分區)。共計51座抽水站規劃自動化建置已完成,以達到全市抽水站自動化的目標。


推動情形

推動情形

(一)、本處建立自動化監控系統,提升管理效能,不斷依現況滾動式改進,現今結合前池水位上升水位速率,調整抽水機啟抽水位及台數模式。未來將結合下水道水位計及雨量站,並配合大數據,分析各種降雨模式利用自適應控制或是機器學習方式靈活調整預警條件之參數期使自動化系統提前預警的機制更為智慧化,使既有控制作更好的運用,成為時代的趨勢及方向。

(二)、臺北市現行部分抽水站因相鄰集水區下水道系統以連通渠道相通,可採聯合運轉相互支援抽排水,若藉由抽水站自動化操控系統分區群組操控與管理,並整合雨量、下水道水位等資訊,未來應更有利於抽水站聯合運轉之指揮調度成效,降低人力需求,強化防汛安全,並提高抽水站維護品質,目前全市已律定兩個聯合運轉區,其一為長春、 錦州、 舊民權抽水站;另一為圓山、 大龍、 六館抽水站,將相互支援抽排水 。
